产品简介

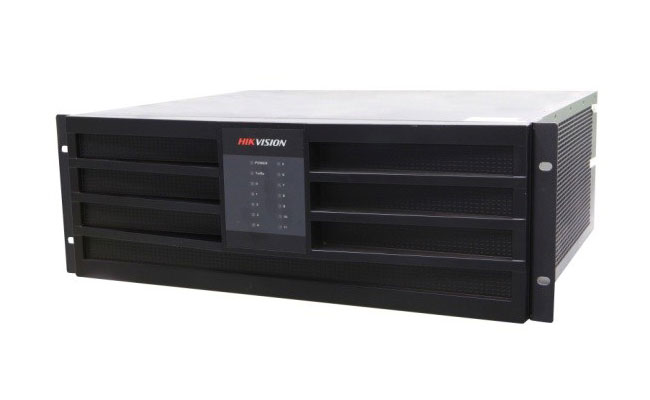

    DS-C10S系列控制器是新一代基于FPGA的纯硬件图像处理设备。它与传统的控制器相比，拥有全新的系统构架、数据交换体系、数据处理方式和设备结构，系统带宽高，支持多路高清信号的接入和实时处理，是一款性能强大的高端图像处理设备。采用主控板加输入和输出板的结构，使输入输出端口数量和端口类型可以任意配置，能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备。

订货型号

功能特性

l 单个信号可以在任意M×N个显示单元上拼接显示，M、N均为大于等于1的正整数；

l 支持VGA、DVI、HDMI、BNC、SDI、YPbPr、HDTVI、DP、HDBaseT、DVI-Dualink及IP源多种信号源采集；
l 增强型解码板支持2路800W（2路600w或2路500W或8路1080P或16路720P或32路D1）网络信号解码上墙，且支持本地录像文件回放上墙，支持H.265；
l 支持DisplayPort 2.0和HDMI 1.4 最大可接入46路4k超高清信号；
l 单个输出口支持1/4/9/16画面分割；
l 支持图层叠加，最大支持6个图层，其中包括一个虚拟LED图层和一个底图图层，虚拟LED字体大小及背景颜色可调，可选择LED滚动方式，底图分辨率可高达16384*8192；
l 用户管理支持信号源与电视墙区域操作权限设置；
l 系统配备DVI双链路采集卡，最大可支持4088x4088@15Hz 超高分辨率接入；
l 支持HD/3G SDI同步输出显示；
l 内置矩阵功能，可支持单个信号源开多个窗口同时显示；
l 支持信号开窗、漫游；
l 支持SADP自动搜索IP，重置管理员密码；
l 支持显示墙连接调整，可以实现客户端虚拟显示墙窗口和控制器输出口任意对应；
l 客户端提供上墙信号的预览功能，方便用户调用信号；
l 客户端支持管理16台设备，电视墙最多可显示4个虚拟电视墙；
l 支持HDTVI信号接入且支持HDTVI反向云台控制；
l 支持ipad客户端、安卓客户端、WEB控制；
l 超高分辨率拼接，最大支持16路4K信号源拼接成一幅完整图；
l 支持解码国标码流；
l 机箱风扇转速根据温度自适应；
l 支持电视墙回显，信号源列表预览；
l 支持畅显输出功能；
l 支持电视墙镜像功能，可将一个区域的电视墙复制到另一区域。
l 支持分布式信号采集和分布式源管理
l 支持视频倍线增强功能，增强等级分为：1、2、3、4、5、6、7、8，8个档位。
l 支持低延时模式，解码输入到电视墙显示延时200ms以内。
l 支持网络和串口PTZ控制

物理接口

4U机箱

8U机箱

13U机箱

典型应用
