一、背景与挑战

　　伴随商业银行业务的现代化发展，“看门护院”式的保卫方式已经远远不及银行安全控制要求，依靠旧有的营业场所护方式根本不能解决银行网点安全问题。应当建立正确的现代银行安全管理理念，认清银行安全管理面临的艰巨任务，建立与时俱进的现代银行安全管理理念。

　　改变以安防设备为中心设计和呈现功能，要求以实际业务需要为中心规划和设计系统。需要深入研究银行保卫部门安保业务流程和规范，提高“人”的工作效率，减少“人”的重复劳动、无谓劳动改变以前随机、盲目、无序的工作方式，以银行的安全保卫工作规范为基础，采用模板化、自动化措施，实现安全保卫流程的固化和常规工作的硬控制。实现工作流程的闭环管理，确保流程的合理、完整。对报警处理、安全巡查等工作流程，实现由事件或工作发起、过程处置、解决关闭等环节的闭环化管理。

　　二、解决方案

　　1. 系统架构

　　二级分行安防监控系统联网建设系统架构示意图如下所示：

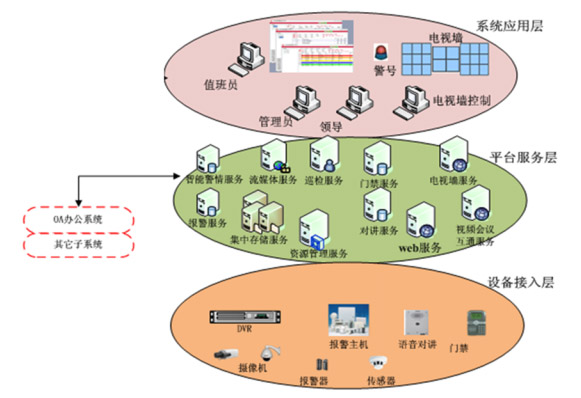

　　二级分行安防监控系统联网建设系统架构示意图

　　二级分行安防监控系统联网建设系统架构被划分为三个层级，分别是前端的设备接入层;提供服务的平台服务层;监控中心的系统应用层。

　　设备接入层可以接入不同型号的DVR设备、报警主机设备、语音对讲设备及门禁设备。在DVR上可以接入不同型号的视频监控设备;在报警主机上可以接入不同类型不同型号的报警设备，如报警器、传感器等。

　　平台服务层主要提供以下服务，智能警情服务、流媒体服务、巡检服务、门禁服务、电视墙服务、报警服务、集中存储服务、资源管理服务、对讲服务、web服务及视频会议互通服务。集中存储服务采用两块板卡进行数据库双机热备，采用一块板卡专用于存储管理;专门为智能警情服务配置一块板卡用于智能警情的分析;流媒体服务、资源管理服务各被配置在一个板卡上;为视频会议互通服务单配视频会议网关;为电视墙服务单配电视墙服务器;其他服务放在同一个单独的板卡上;另有N+1个冗余备份板卡。OA办公系统及其他子系统可以通过平台服务层接入本安防监控系统中。

　　系统应用层主要由值班员客户端、管理员客户端、领导客户端、电视墙控制、电视墙、警号、语音对讲组成。其中值班员客户端、电视墙控制、电视墙、警号、语音对讲均放置在监控中心中，管理员客户端及领导客户端可以单独放置在指定安全受控区域。

　　2. 网络架构

　　二级分行安防监控系统联网建设网络架构示意图如下所示：

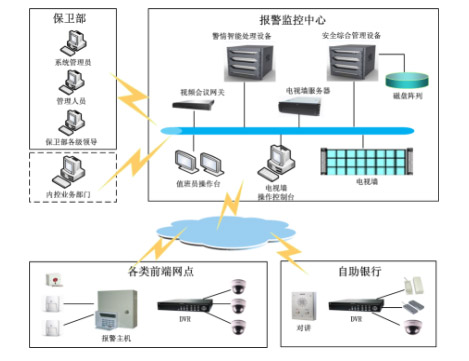

　　二级分行安防监控系统联网建设网络架构示意图

　　监控报警中心分别与保卫部、内控业务部门及各类前端网点通过内部互联网络进行连接。

　　3. 监控中心设计

　　本新增项目沿用前期已竣工的监控室，网络拓扑结构示意图，如下：

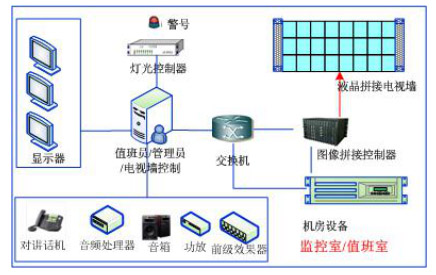

　　监控室/值班室网络拓扑结构示意图

　　监控室/值班室需要配备液晶拼接电视墙、值班员/管理员/电视墙控制客户端、显示器等设备，音频设备包括麦克风、音频处理器、音箱、功放和前级效果器等设备。服务器设备包括安全综合管理设备、智能警情处理设备、电视墙服务器、视频会议网关等设备。
